ERW焊接擠壓力：為什麼更大的功率並不總是意味著更牢固的焊接

---

快速解答：功率和ERW擠壓力之間如何保持正確的平衡？

許多工程師認為，提高焊接功率可以解決焊接強度不足的問題。

實際上，ERW焊接品質取決於熱輸入和擠壓力之間的平衡。

溫度過高而壓力不足會導致熔融氧化物滯留在焊接內部。

加熱不足或擠壓力不夠會導致熔合不完全和結合力弱。

穩定的ERW焊接需要焊接溫度、V形角、焊道速度、帶材邊緣狀況和壓輥壓力等因素的正確組合。高頻ERW焊接的研究表明，鐓粗力不足會導致焊接內殘留氧化物夾雜物，而熱輸入、焊接速度和壓輥壓力等製程參數則會對焊接缺陷產生顯著影響。

介紹

一根管道可以貫穿整條生產線，而沒有任何明顯的警告標誌。

外表面看起來很光滑。

焊縫外觀正常。

尺寸符合要求的公差。

然後管道進入水壓試驗或壓扁試驗，焊縫突然失效。

許多工廠會立即檢查高頻焊接機。

它們能增強力量。

它們會降低生產速度。

它們取代了鐵氧體磁棒。

有時問題會暫時消失。

幾圈之後，同樣的缺陷再次出現。

這種情況在ERW生產中很常見。

原因很簡單：焊接系統並非僅由電力控制。

最終的焊接品質是由加熱和機械鍛造之間的關係決定的。

擠壓輥並不會簡單地封閉 V 形開口。

他們的任務是施加足夠的力來去除熔融氧化物，並將兩個加熱的條狀邊緣鍛造成一個連續的金屬結構。

當這種平衡被打破時，缺陷就會開始顯現。

有些是顯而易見的。

其餘的則一直隱藏著，直到管道到達客戶手中。

這就是為什麼經驗豐富的製管工程師不僅會問：

我們應該使用多少電力？

他們提出了一個更重要的問題：

“焊接功率如何與ERW擠壓力相匹配？”

功率過高－過多的熱量反而會導致焊縫強度降低。

ERW生產中最常見的錯誤之一是認為更高的功率設定總是能產生更牢固的焊接。

事實上，過熱會引發一系列完全不同的問題。

當帶材邊緣溫度過高時，熔融材料的量會增加。

V形開口會產生更多氧化物。

如果擠壓力不足以排出這些氧化物，它們就會被困在焊接內部。

這種缺陷被稱為氧化物夾雜。

危險之處在於，從外面看，焊接可能仍然看起來可以接受。

管道甚至可能通過目視檢查。

然而，其內部結構已經變得脆弱。

HF-ERW焊接的研究表明，過量的熱輸入會改變熔融金屬的行為，當熱量和金屬噴射之間的平衡被打破時，會增加缺陷形成的可能性。

焊接功率過大的典型跡象

操作人員經常觀察到：

• 大而形狀不規則的火花
• 外部毛刺過多
• 燒蝕的焊接邊緣
• 擠壓點周圍溫度很高
• 氧化物生成增加

許多工廠試圖透過增加功率來解決焊接品質不佳的問題。

短時間內，焊接處可能會顯得更牢固。

之後，水壓試驗可能會發現洩漏或機械性能下降。

擠壓力不足的常見症狀

• 水壓試驗失敗
• 較弱的平坦化測試性能
• 不完全融合
• 內部氧化物夾雜物
• 低衝擊強度

許多操作人員在出現這些缺陷時會繼續調整電氣參數。

然而，實際問題可能出在機械方面。

擠壓輥對準。

軸承狀況。

滾筒磨損。

或擠壓調整不當。

過度擠壓問題－擠壓過大會發生什麼事？

許多製管廠經營者認為，增加擠壓輥壓力可以解決焊接強度不足的問題。

然而，這是高頻ERW焊接中最常見的誤解之一。

即使焊接功率足夠，過大的擠壓力也會損壞焊接結構。

---

Q：過大的擠壓力會導致ERW焊管失效嗎？

答：是的。過度擠壓會導致內部應力、過度變形，甚至產生裂縫。

在高頻焊接過程中，帶材邊緣被加熱到塑性或半熔融狀態。

擠壓輥的作用是施加正確的鍛造壓力，使雜質和氧化物從 V 形區域排出，並形成牢固的冶金結合。

但是，當擠壓過大時，會產生一些負面影響。

---

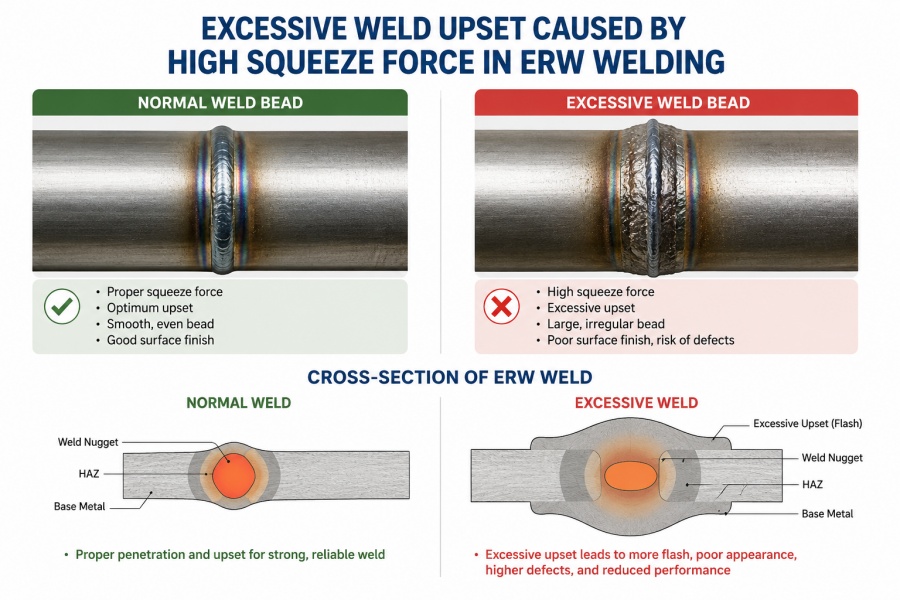

1. 焊接鐓粗過大

一定程度的鐓粗是必要的，因為它可以將氧化金屬推出焊接中心線。

然而，過度擾動意味著金屬流動過多。

常見症狀包括：

• 大型外焊縫
• 內部毛刺過多
• 焊縫外觀不均勻
• 增加的圍巾負荷

如果內部的珠狀物沒有被正確移除，可能會影響軟管的最終使用。

例如：

• 流體輸送管路可能會遇到流動阻力。
• 精密管材可能無法滿足尺寸要求。

2.殘餘應力和微裂紋的形成

許多廠商只在焊接完成後立即檢查管道是否合格。

然而，一些隱藏的問題可能會在之後顯現出來。

過度擠壓會導致：

• 高殘餘應力
• 扭曲的金屬流線
• 焊接區附近的微裂紋

對 HF-ERW 管材的研究表明，焊接區域周圍的殘餘拉應力會導致在後續的壓扁操作中發生失效。

這意味著外觀完美的管道在品質檢測中仍可能不合格。

---

3. 壓扁試驗結果不佳

常見的研討會場景：

“焊接看起來不錯，水壓試驗也通過了，但是壓扁試驗顯示有裂縫。”

這常常讓操作員感到困惑。

原因可能是焊接過程中形成了堅硬易碎的焊接區域或過度變形。

壓扁過程中出現的縱向裂縫可能與擠壓壓力過大、頂鍛量不當或焊接金屬流動性差有關。

最佳焊接平衡－找到功率和擠壓力之間的正確關係

最佳的ERW焊接效果並非來自最大功率或最大壓力。

它源自於平衡。

成功的焊接需求：

正確的熱輸入

熱量不足：

• 冷焊
• 融合不足
• 弱鍵合

溫度過高：

• 過熱
• 穀物生長
• 過度氧化

正確的擠壓力

擠壓輥應提供足夠的壓力，以：

✓ 去除氧化物
✓ 將兩條條狀邊緣鍛造在一起
✓ 形成完整的冶金結合

但也不完全是這樣：

✗ 出現過多毛刺
✗ 金屬流動異常
✗ 殘餘應力增加

---

ERW焊接中的黃金法則

電源決定溫度。
擠壓力形成鍵結。

功率過大但擠壓不足會導致假焊。

高壓擠壓而未進行適當加熱會導致應力和變形。

只有均衡的組合才能形成牢固的ERW焊縫。

---

H2：水壓試驗、壓扁試驗和超音波檢測－它們能發現哪些缺陷？

許多顧客都問：

Q：如果我的管道通過了水壓試驗，是否意味著焊接處完美無瑕？

年。

水壓試驗只能驗證密封性能。

有些內部缺陷可能不會立即洩漏，但會在機械變形或長期使用後出現。

---

1. 水壓試驗

目的：

檢查管道是否能承受內部壓力。

它尤其適用於檢測：

• 貫穿牆體的裂縫
• 針孔
• 洩漏路徑

管道若有孔隙或貫穿壁厚的缺陷，則可能無法通過水壓測試，因為水壓會暴露洩漏通道。

2. 壓扁試驗

目的：

評估焊縫強度和延展性。

典型故障：

• 焊縫裂紋
• 脆性斷裂
• 融合不良

管道可能通過水壓試驗，但無法通過壓扁試驗，因為焊接韌性不足或含有隱藏缺陷。

3. 超音波檢測（UT）

目的：

在不損壞管子的情況下檢測內部缺陷。

超音波檢查可以識別：

• 融合不足
• 內部裂紋
• 內含物
• 虛空

現代ERW生產線通常採用線上UT系統，因為許多危險缺陷從表面上是看不見的。

真實案例——一個小小的調整節省了數千美元

一家生產 50 × 2.0 毫米碳鋼管的管材製造商遭遇了反覆的壓扁失效。

操作人員多次提高了焊接功率。

問題變得更加嚴重了。

經檢查，實際原因是：

• 擠壓輥間隙太小。
• 壓力過大導致金屬流動異常。
• 焊縫周圍產生了較大的鐓粗和殘餘應力。

解決方案：

• 降低擠壓壓力。
• 重新調整V形角度。
• 優化高頻功率。

結果：

• 通過率趨於平穩。
• 廢料率下降。
• 生產趨於穩定。

教訓：更大的壓力並不意味著更牢固的焊接。

ERW焊接操作人員常犯的錯誤

錯誤一：一出現缺陷增加功率

並非所有焊接缺陷都是由於加熱不足造成的。

有時問題是：

• 磨損的擠壓輥
• 對齊錯誤
• 壓力不當

推薦閱讀：

內部連結：擠壓輥磨損問題及解決方案

錯誤二：僅以視覺外觀為標準

光滑的外部焊接並不能保證內部品質。

務必結合使用：

• 目視檢查
• 水壓試驗
• 扁平化測試
• 超音波檢測

---

錯誤 3：忽略擠壓輥條件

磨損的擠壓輥會導致：

• 壓力不均
• 邊緣接觸不良
• 焊接不穩定性
