高頻焊接問題：過熱、欠熱、電弧不穩定和氧化物夾雜
介紹
生產線可以連續運行數天而不會發出任何警報。
焊縫形狀均勻。尺寸均在公差範圍內。操作人員沿用了昨天的設定。
然後，扁平化測試失敗了。
令人沮喪的是，缺陷往往在焊接過程偏離理想狀態很久之後才出現。
許多工廠會透過提高功率或降低速度來應對。這些調整有時能暫時改善結果，但更多時候，它們會在其他地方引發新的問題。
高頻焊接並非由單一參數控制。溫度、V形角、帶材邊緣品質、擠壓壓力、鐵素體狀態、線速度和電氣穩定性等因素都會相互影響。
焊接品質檢驗不合格通常是由於多個小偏差隨著時間的推移而累積造成的最終結果。
這就是為什麼經驗豐富的管材製造商花在了解根本原因的時間更多，而不是花在追蹤症狀的時間更多。

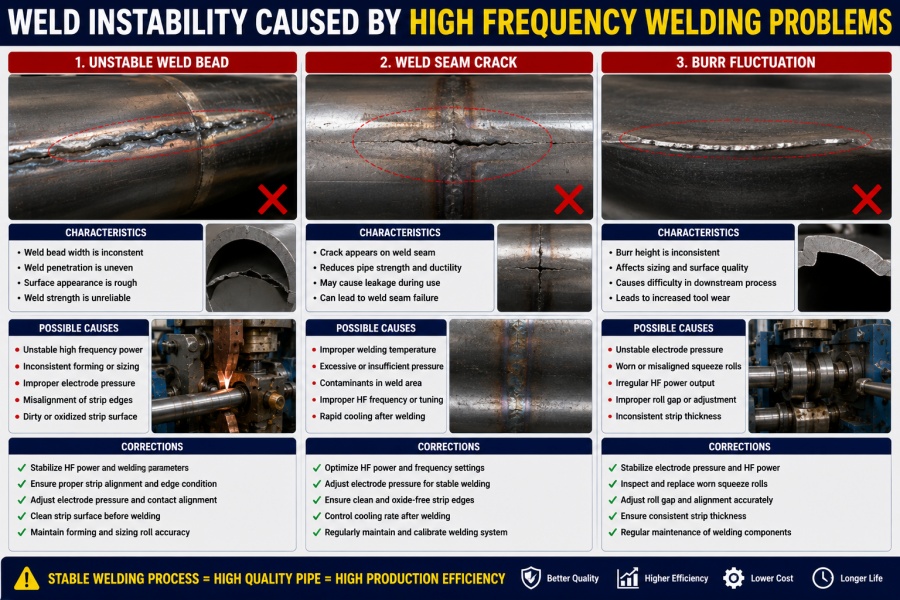

問題症狀
焊接問題的早期跡象通常並不明顯。
在許多工廠裡，操作人員首先註意到的是一些看似無關的小變化。
- 毛刺高度開始波動。
- 焊縫外觀因捲材而異。
- Spark模式變得不穩定。
- 生產過程中需要進行更多參數調整。
- 測試結果趨於平緩，其可預測性降低。
當裂縫出現時，潛在的工藝問題可能已經存在了數小時甚至數天。
常見焊接缺陷
高頻焊接問題最常見的症狀包括：
- 裸露的焊縫
- 冷焊
- 不完全融合
- 內部裂紋
- 毛刺過多
- 氧化物夾雜物
- 水壓試驗失敗
- 焊接強度降低
根本原因

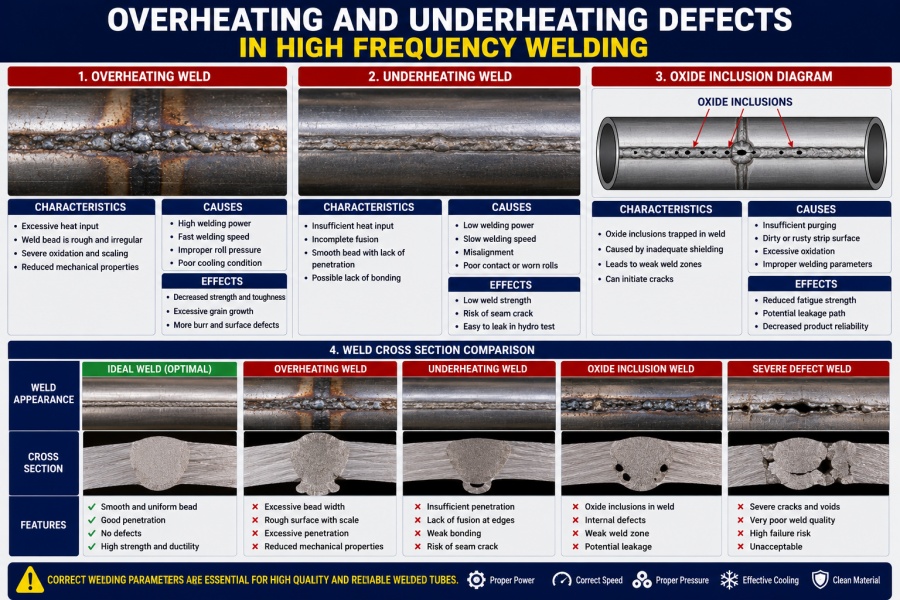

過熱
管材生產中最昂貴的誤解之一是認為功率越大，焊接強度就越高。
實際上，過高的溫度往往會造成一些缺陷，這些缺陷在測試開始之前就一直隱藏著。
當帶材邊緣長時間處於高溫狀態時，氧化物會迅速產生。如果這些氧化物在擠壓過程中無法排出，就會滯留在焊接內部。
從外面看，接縫可能看起來還可以接受。
然而，在焊接區域內部，夾雜物已經開始削弱接頭的強度。
過熱的典型症狀
- 毛刺過多
- 火花四濺
- 燒焦的焊接邊緣
- 表面變色
- 氧化物夾雜物
過熱
過熱會導致另一種類型的故障。
條帶邊緣根本達不到良好黏合所需的鍛造溫度。
擠壓輥試圖連接尚未完全準備好焊接的材料。
最初，接縫可能經得起目視檢查。
問題往往在壓扁試驗或水壓試驗後期出現。
過熱的典型症狀
- 接縫強度弱
- 冷焊
- 不完全融合
- 早期扁平化測試失敗
弧形不穩定性
電弧不穩定通常被歸咎於焊接系統本身。
實際上，其原因可能源自於其他地方。
磨損的鐵氧體磁棒帶材邊緣處理不當、生產線速度不穩定、感應線圈未對準以及電氣匹配不一致等都可能導致加熱行為不穩定。
熱集中度的輕微變化都可能對焊接品質造成重大影響。
這就是為什麼在幾分鐘內生產的兩根管道在檢驗過程中表現可能截然不同的原因。
氧化物夾雜物
氧化物夾雜物仍然是肉眼最難檢測的缺陷之一。
當加熱過程中產生的氧化物被困在焊接內部，而不是被適當的擠壓壓力排出時，就會形成這種現象。
多種因素都可能導致這種情況：
- 過熱
- 擠壓力不足
- 邊緣處理不佳
- 表面污染
- V型角度錯誤
由此產生的缺陷通常要等到超音波檢測或破壞性測試後才能發現。
診斷表
| 生產症狀 | 可能原因 | 首先要檢查的項目 |
|---|---|---|
| 火花過多 | 過熱 | 高頻功率和V角 |
| 焊接強度弱 | 過熱 | 熱輸入和線速度 |
| 隨機弧變化 | 弧不穩定性 | 鐵氧體棒和感應線圈對準 |
| 水壓試驗洩漏 | 氧化物夾雜物或不完全熔合 | 融合 擠壓壓力和焊接溫度 |
| 改變焊縫 | 不穩定過程 | 線速度和機械對準 |
| 高能耗 | 鐵氧體效率損失 | 鐵氧體狀況和線圈位置 |
生產工程師經常使用此表作為故障排除的起點。
它不能取代全面的流程審查，但有助於快速縮小可能的原因範圍。

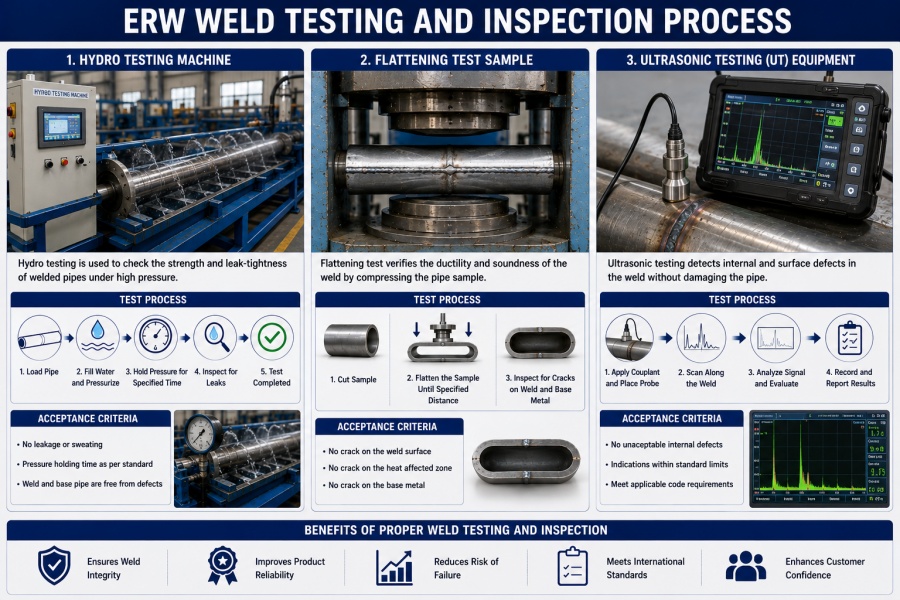

測試與檢驗
水壓試驗
水壓試驗仍然是驗證焊接完整性最有效的方法之一。
壓力會暴露出生產過程中可能不易察覺的弱點。
因氧化物夾雜或熔合不完全而導致焊縫強度降低的焊縫，在內部壓力作用下往往會發生斷裂。
扁平化測試
壓扁試驗揭示了延展性和黏合品質。
焊接良好的焊縫應隨周圍材料一起變形。
開裂通常表示黏合不牢固或加熱條件不當。
超音波檢測
超音波檢測技術使製造商能夠在產品到達客戶手中之前檢測出內部缺陷。
許多現代管材廠將線上超音波檢測系統直接整合到生產線中。
這降低了發運缺陷材料的風險，並為流程糾正提供了即時回饋。
我們在管材工廠常見的錯誤
錯誤一：每次出現缺陷增加功率
這可能是最常見的反應。
焊縫看起來很脆弱。
功率提升。
缺陷暫時消失。
幾個小時後，開始出現氧化物夾雜物。
最初的問題根本不是電力不足。
擠壓壓力不穩定。
錯誤二：忽略鐵氧體磁棒狀態
鐵氧體磁棒會逐漸磨損。
由於性能下降是一個緩慢的過程，許多工廠在效率下降後仍然繼續使用它們。
暖氣變得不穩定。
能耗增加。
焊接品質變得難以預測。
錯誤三：只關注焊工
焊接系統只是整個製程的一部分。
焊帶邊緣不良、擠壓軸承磨損、振動和對準問題都可能導致焊接缺陷。
把所有焊接問題當作電氣問題來處理，往往會延遲真正解決問題的時機。
現場經驗：我們在客戶工廠中最常看到的情況
在多年支持管材製造商的過程中，一些模式反覆出現。
案例一：功率調節迴路
操作人員加大功率以解決焊接強度不足的問題。
焊接品質有所改善。
然後就開始過熱。
功率降低。
缺陷再次出現。
生產陷入不斷調整的循環，卻始終沒有解決根本原因。
案例二：隱藏的機械不穩定性
曾有客戶反映，儘管焊接參數穩定，但焊接品質卻不穩定。
原來是擠壓組件內部軸承磨損造成的。
焊接系統運作正常。
機械運動改變了焊接點的壓力狀況。
案例3：鐵氧體磁棒效率損失
另一家工廠也出現了能源消耗增加和加熱不穩定的問題。
原因是鐵氧體磁棒逐漸劣化。
更換加熱棒後，加熱立即穩定下來。
客戶案例
一家生產結構鋼管的製造商遭遇了反覆的水壓試驗失敗。
焊接功率已經提高了好幾倍。
線路速度降低了。
檢查頻率增加。
什麼方法都解決不了問題。
工程師在審查製程後發現，不同卷材的帶材邊緣品質差異顯著。再加上V形彎頭尺寸略大，導致焊接區域的加熱不均勻。
透過改進邊緣處理和調整 V 角，在不增加功率的情況下顯著降低了缺陷率。
這個教訓很簡單。
焊工從來都不是問題的根源。
圍繞它的過程是這樣的。
解決方案
提高製程穩定性
穩定的焊接始於穩定的成型。
監視器：
- V形角
- 條帶邊緣條件
- 線速度
- 擠壓壓力
通常來說，穩定性比最大產量更重要。
最佳化參數
高頻焊接的成功取決於平衡。功率、速度和擠壓力必須協同工作。
只改變一個變數而不檢查其他變量，往往會產生新的問題。
升級設備
現代ERW焊管軋機可提供：
- 更穩定的暖氣
- 更好的擠壓控制
- 提高了對準精度
- 整合檢測系統
這些改進措施降低了缺陷率，使製程控制更容易。
結論
大多數高頻焊接問題並非始於重大機器故障。
他們從小的工藝偏差開始，逐漸使焊接偏離最佳狀態。
那些能夠持續生產出可靠焊接的工廠，很少是那些使用最高功率設定的工廠。
他們了解熱量、壓力、對準和製程穩定性之間的關係。
當這些因素得到有效控制時，焊接品質就變得可預測。一旦這些因素出現偏差，缺陷最終就會出現。
-
1. 高頻焊接問題最常見的原因是什麼？
-
2. 提高焊接功率能否解決焊接缺陷？
-
3. 為什麼焊縫目視檢查合格，但水壓試驗不合格？
-
4. 製造商如何減少焊接缺陷？
-
