介紹

如果你在ERW管材廠待過足夠長的時間，你就會知道焊接問題很少會毫無預警地出現。

通常，最初的症狀都很輕微。

V形點附近出現了一些不尋常的火花。
稍重的毛刺。
或許焊縫顏色看起來與正常情況不同。

起初，生產仍在繼續。

然後問題就開始出現了。

水壓試驗開始失效。
出現扁平裂痕。
有時焊縫會意外裂開。

當這種情況發生時，許多操作人員會立即看向高頻焊接機。

他們會檢查電源設定。
它們會調整頻率。
有些人甚至加大功率，希望更高的溫度能解決問題。

有時候這樣做有用。

很多時候，事實並非如此。

事實上，在與許多管材製造商合作之後，我們發現一個反覆出現的規律：真正的問題並不總是焊接功率。

這種情況通常是由不穩定的擠壓力造成的。

這就是為什麼了解焊接功率和ERW擠壓力之間的關係如此重要的原因。

擠壓力過小會導致黏合力弱。

過大的擠壓力會導致過度鐓粗、輥輪磨損和焊接不穩定。

最佳焊接品質來自於平衡——而不僅僅是更高的功率或更高的壓力。

在高速碳鋼管生產中尤其如此，因為微小的參數變化會迅速影響焊接穩定性。

在 MIVI管材機我們的工程師經常看到客戶過度專注於電氣參數，而忽略了擠壓段的機械不穩定性。

這通常就是隱藏問題的根源。

快速解答表

狀態	常見問題	生產結果
功率過高	過熱	燒焦的焊接
擠壓力過低	鍛造強度不足	冷焊
擠壓力過大	過度煩躁	大毛刺
平衡參數	穩定焊接	強力焊接

為什麼更大的焊接功率並不總是能解決焊接問題

ERW生產中最常見的錯誤之一是認為焊接品質差總是意味著功率不足。

聽起來合情合理。

如果焊接強度不夠，就增加功率。

但生產過程並非總是如此。

我們已經看到很多案例，功率增加反而導致焊接穩定性下降。

一位客戶曾反映碳鋼管線的焊接強度不足。他們的第一個反應是提高高頻輸出。

起初，火花變得更加明顯。

焊接區域看起來溫度較高。

一切都變得更好了。

幾個小時後，毛邊變大，焊接變色加劇，水壓試驗失敗率也更高了。

問題不在於暖氣不足。

天氣太熱了。

更具體地說，在條帶邊緣達到適當擠壓之前，過多的熱量進入了 V 區域。

那改變了一切。

由於無法進行可控的鍛焊，帶材邊緣過熱，導致過度氧化，熔融金屬在擠壓輥能夠正確鍛造邊緣之前就開始噴濺。

這通常會導致焊接行為不穩定。

常見症狀包括：

• 大型不規則火花
• 燒焦的焊接
• 外部毛刺過多
• 重氧化
• 粗焊縫

當這些症狀出現時，進一步增加功率通常會使情況變得更糟。

焊接功率過大導致的常見問題

症狀	可能原因	結果
巨大的火花	過熱	焊接不穩定
燒焦的接縫	過剩功率	焊接強度不足
氧化	過熱	黏合不良
重毛刺	熱平衡不良	材料廢料

另一個問題是，權力過大往往掩蓋了真正的問題。

例如：

• V形角度不良
• 磨損的擠壓輥
• 線圈位置不當
• 性能弱

營運商可能認為增加功率就能解決問題。

實際上，他們只是掩蓋了根本原因。

缺陷遲早會再次出現。

因此，穩定的焊接過程不僅取決於電力供應。

機械穩定性同樣重要。

可靠的高頻焊接機有助於保持穩定的熱輸入，但即使是最好的焊接系統也無法彌補擠壓控制不佳的問題。

這種平衡決定了焊接品質。

MIVI工程師的現場經驗

在許多老舊的生產線中，特別是軋輥組件磨損的軋機中，焊接不穩定往往始於擠壓段，而不是焊接機本身。

這是我們工程師在機器診斷過程中經常觀察到的現象。

制管機可能仍在運轉。

生產速度或許仍能接受。

但一旦擠壓輥的對準出現不一致，焊接穩定性就難以控制。

操作員反覆調整功率。

真正的問題仍然沒有解決。

因此，調整功率絕不應該是唯一的解決辦法。

必須對擠壓段進行整體評估。

擠壓力不足：焊接強度低的常見原因

與過大的功率相比，過小的擠壓力往往更難辨識。

為什麼？

因為焊縫從外觀上看可能很正常。

這就是這個問題危險之處。

焊縫外觀可能尚可接受。
火花看起來可能不異常。
線速度可能保持穩定。

一切似乎都很正常。

直到測試開始。

然後缺陷就出現了。

水力洩漏。
壓平裂縫。
UT適應症。

這是因為條帶邊緣被加熱了，但沒有用足夠的壓力鍛造在一起。

這意味著結合過程尚未完成。

在焊接內部，氧化物可能會被困在帶材邊緣之間。

從外觀上看，一切似乎都還可以。

從內部看，焊縫強度不足。

這種類型的缺陷常見於：

• 薄壁生產
• 高速線路
• 磨損的擠壓段
• 滾動對齊不良

問題的根源很簡單。

單靠加熱無法形成牢固的ERW焊接。

壓力使焊接完成。

如果沒有足夠的擠壓力，就無法實現正確的鍛造黏合。

---

擠壓力不足導致的常見問題

問題	根本原因	生產風險
冷焊	低壓	薄弱的接縫
黏合不良	擠壓不足	水力故障
氧化物夾雜物	鍛造強度不足	內部缺陷
接縫開裂	未完成焊接	客戶投訴

這就是為什麼ERW鋼的擠壓力如此關鍵的原因。

它能判斷加熱後的帶材邊緣是否能真正黏合形成牢固的焊接。

在這個階段，即使是微小的壓力變化也會導致焊接品質的重大差異。

在高速生產中尤其如此。

穩定的 ERW管材軋機它在這裡發揮著重要作用。

機器剛性、軸穩定性、軸承狀況和擠壓輥精度都會影響壓力一致性。

如果擠壓段發生振動或對準發生偏移，壓力就會變得不穩定。

這樣一來，焊接品質就變得難以預測了。

許多業者忽視的問題

這是我們常看到的現象。

操作員發現焊縫強度不足。

他增強了力量。

焊接仍然失敗。

然後他猛烈地加大擠壓力。

現在毛刺過多了。

滾子磨損加劇。

線路變得更加不穩定。

此時，力量和壓力都失去了平衡。

很多焊接問題正是在這裡變得難以診斷。

因為一旦多個參數同時發生變化，最初的根本原因就很難確定了。

因此，經驗豐富的工程師通常會綜合考慮這些因素：

• 焊接功率
• 擠壓壓力
• V形角
• 線速度
• 滾動狀態

只考慮一個參數很少能解決問題。

此焊接系統作為一個完整的流程運作。

並非孤立的環境。

壓力過大也會造成問題。

在管材生產中，還有另一個常見的誤解。

一些業者認為：

如果擠壓力不足導致焊接強度不足，那麼增加壓力應該總是能提高焊接品質。

聽起來合情合理。

但在實際生產中，壓力過大會引發一系列不同的問題。

而有時，這些問題甚至更難解決。

過度擠壓現像在工廠中尤其常見，操作人員試圖透過機械方式增加軋輥壓力來彌補焊接不穩定的問題。

起初，焊接可能看起來更牢固。

但過了一段時間後，新的問題開始出現。

毛刺變大了。
焊縫表面變得粗糙。
滾子磨損加劇。

最終，生產穩定性開始下降。

---

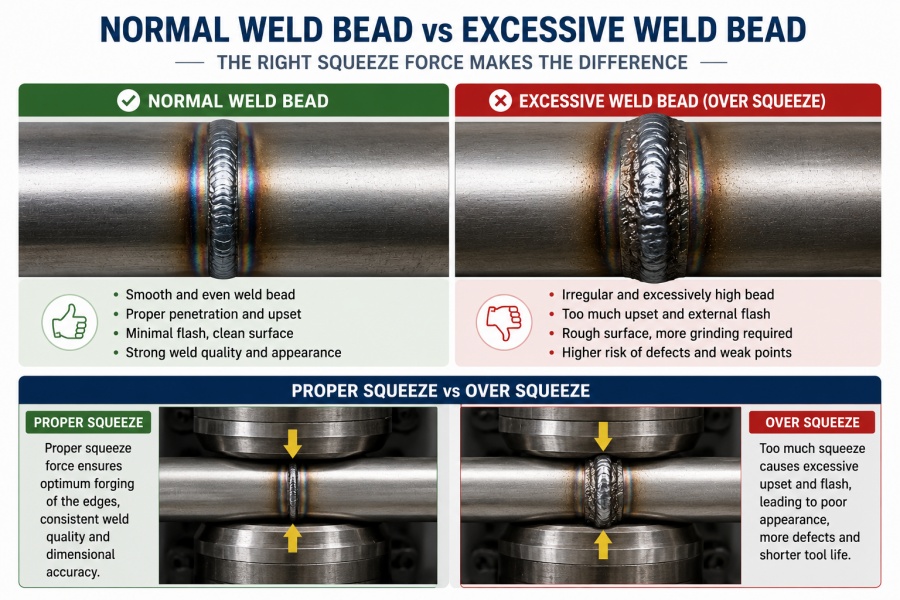

過度擠壓時會發生什麼事？

當擠壓過大時，鍛造過程中會向外擠出過多的金屬。

這會引起太多的不安。

結果並沒有改善焊接品質。

相反，焊接區域會變得機械不穩定。

典型症狀包括：

• 外部毛刺過多
• 大焊縫鐓粗
• 珠子形狀不好
• 表面變形
• 輥筒磨損加劇

---

過度擠壓引起的常見問題

問題	原因	結果
大毛刺	過度擠壓	材料廢料
粗焊縫	過度鍛造	表面缺陷
滾筒式服裝	高機械負荷	維護成本
軸承應力	過壓	機器壽命縮短

在高速生產線上，這個問題會變得更加嚴重。

為什麼？

因為在高線速度下，即使是微小的壓力變化也會導致金屬流量的巨大差異。

這意味著過大的擠壓力會迅速破壞焊接的穩定性。

MIVI現場經驗

在 MIVI，我們經常在老舊的製管機上看到這個問題。

尤其是在以下情況：

• 擠壓輥是磨損的
• 軸承有間隙
• 軸有振動

操作人員會增加壓力以進行補償。

這會引發連鎖反應。

首先，毛刺增加。

然後滾子磨損速度會加快。

很快，焊縫一致性就開始下降。

真正的問題已經不再只是焊接了。

這變成了一個機械穩定性問題。

因此，穩定的擠壓力很大程度取決於機器的剛性和輥筒的精確度。

可靠的製管模具和正確對齊的擠壓輥能起到至關重要的作用。

---

H2 如何找到合適的焊接平衡

這是每個電子管製造商都想解答的問題。

焊接功率和ERW擠壓力之間如何達到最佳平衡？

遺憾的是，沒有一個通用的數字。

理想的生產條件取決於多種生產因素。

例如：

• 管徑
• 壁厚
• 鋼材等級
• 生產速度
• V形角
• 焊接頻率

這就是為什麼經驗豐富的操作員很少依賴固定參數的原因。

相反，他們專注於焊接平衡。

---

良好的焊接平衡是什麼樣的？

當功率和擠壓力達到適當平衡時，焊接就會穩定。

你通常會看到：

• 平滑的火花
• 穩定的焊縫
• 毛邊尺寸一致
• 焊接牢固
• 低缺陷率

生產線運作順暢。

檢測結果保持穩定。

客戶投訴減少。

---

最佳焊接平衡台

範圍	太低	太高	理想狀態
焊接功率	加熱較弱	過熱	穩定熱量
擠壓壓力	鍛造強度不足	過度不安	適當的黏合
線速度	低輸出	焊接不穩定	均衡生產

目標很簡單。

將條帶邊緣加熱至適當的鍛造溫度。

然後施加足夠的擠壓力以去除氧化物並實現完全黏合。

不再。

毫不遜色。

這種平衡能夠實現穩定的焊接。

---

影響焊接平衡的關鍵因素

因素	影響
管尺寸	影響擠壓力
壁厚	影響加熱
材料等級	影響焊接行為
生產速度	影響熱輸入

穩定的 圓管生產線 通常能保持更好的焊接一致性，因為機器對準性和製程穩定性更強。

對於高速生產結構管道的製造商來說，這一點尤其重要。

如何檢驗焊接品質是否真的好

這是另一個重點。

良好的焊縫外觀並不一定意味著良好的焊縫品質。

這是很多工廠容易犯錯的地方。

焊縫看起來沒問題。

生產仍在繼續。

之後才會出現客戶投訴。

所以檢查很重要。

可靠的測試可以確認焊接品質是否真正穩定。

ERW焊管生產中主要採用三種檢測方法。

---

水壓試驗

水壓試驗用於檢查管道是否能承受內部壓力。

它有助於識別：

• 洩漏
• 接縫裂縫
• 弱鍵合

如果擠壓過低，水壓試驗失敗的情況就會很常見。

這通常是焊接強度不足的第一個跡象。

扁平化測試

壓扁試驗用於評估焊縫延展性。

管道被壓縮直至發生變形。

這項測試有助於揭示：

• 焊縫裂紋
• 接縫開口
• 脆性斷裂

焊接強度不足的焊接在壓平過程中通常會很快失效。

超音波檢測

超音波檢測對於發現內部缺陷至關重要。

這包括：

• 融合不足
• 氧化物夾雜物
• 內部裂紋

這種方法對於高品質的結構管道和工業管道尤其重要。

因為有些焊接缺陷從表面是看不見的。

---

檢查總計表

測試方法	偵測	主要目的
水壓試驗	洩漏	耐壓性
扁平化測試	裂縫	焊接延展性
超音波檢測	內部缺陷	焊接完整性

現階段，檢測結果才能說明一切。

並非外表。

不是火花。

不是假設。

焊接品質必須透過可靠的檢驗來驗證。

MIVI管材軋機如何提高焊接穩定性

透過分析焊接功率和ERW擠壓力，可以清楚看出一件事。

穩定的焊接不僅僅是參數調整的問題。

機器穩定性同樣重要。

即使是經驗豐富的操作員，如果機器本身缺乏剛性、對準精度或穩定的擠壓壓力，也很難維持穩定的焊接品質。

這就是為什麼設備品質在ERW生產中扮演如此關鍵的角色。

結構穩定性差的製管機常會產生反覆出現的焊接問題。

起初，這些問題可能看起來很小。

輕微震動。
輕微的滾動偏差。
軸承間隙略微過小。

但在連續生產的情況下，這些小的機械問題會變得越來越大。

它們影響：

• 擠壓壓力一致性
• 焊縫穩定性
• 毛邊控制
• 產品品質

最終，它們會增加：

• 廢品率
• 停機時間
• 維護成本

---

哪些因素決定了管材軋機是否適合進行穩定的ERW焊接？

一台可靠的ERW焊管軋鋼機應具備以下條件：

• 穩定成型段
• 機器剛性強
• 精確的擠壓輥對準
• 可靠的高頻焊接系統
• 運轉過程中振動小

這些因素直接影響焊接一致性。

---

機器性能與焊接穩定性

機器狀況	焊接結果
剛性差	焊接不穩定
滾動振動	擠壓力不穩定
對齊不良	焊接品質差
穩定的機器	可靠的焊接性能

在 MIVI管材機機器設計非常注重焊接穩定性。

這包括以下方面的優化：

• 成形截面剛度
• 軸精度
• 捲動對齊
• 擠壓段穩定性
• 高頻焊接效率

目標很簡單。

使焊接更加穩定。

減少缺陷。

提高生產效率。

客戶為何升級到MIVI製管機

許多製造商出於同樣的原因聯繫了MIVI。

他們現有的生產線仍在運作。

但產品品質難以控制。

常見投訴包括：

• 焊接缺陷頻繁
• 水壓試驗失敗
• 毛刺過多
• 滾筒式服裝
• 高昂的維修成本

很多情況下，問題不只在於焊接參數。

這是機器穩定性問題。

更先進的製管設備能夠創造更好的焊接條件。

這樣就更容易進行流程優化了。

---

MIVI 的優勢

✔ 20年以上製造經驗
✔ 精密加工
✔ 穩定的機器結構
✔ 可靠的焊接性能
✔ 更低的維護成本

對於生產以下產品的製造商：

• 碳鋼管
• 圓管
• 方管
• 結構管道

機器穩定性成為一項重要的競爭優勢。

結論

在ERW焊接中，許多生產問題似乎都是電氣問題。

但經過仔細分析，根本原因往往更為複雜。

焊接品質取決於平衡性。

不僅僅是權力。

不僅僅是壓力。

焊接功率與ERW擠壓力之間的關係決定了焊接品質是否保持穩定。

功率過大會導致過熱。

擠壓力過小會導致黏合力弱。

壓力過大會導致毛邊過多和機械磨損。

最佳焊接效果來自於平衡三個關鍵因素：

• 焊接功率
• ERW擠壓壓力
• 生產速度

當這些參數協同作用時，製造商可以實現：

• 更牢固的焊縫
• 較低的缺陷率
• 更高的生產效率
• 更低的營運成本

穩定的焊接絕非偶然。

它源自於合適的機器、合適的製程和合適的參數控制。

如果您的生產線有以下問題：

• 火花過多
• 焊縫開裂
• 水壓試驗失敗
• 毛刺過多

或許是時候評估一下焊接參數和機器狀況了。

專業診斷往往能更快揭示真正的原因。

提高焊接功率能否解決焊接強度不足的問題？

不總是如此。

在很多情況下，增加權力只會掩蓋真正的問題。

根本原因可能是擠壓力不穩定或機器對準不良。
