鋼帶品質問題：ERW焊管生產中壓扁試驗裂紋的成因
ERW焊管生產中鋼帶品質問題：原因、檢驗與解決方案
快速解答
鋼帶品質問題是導致ERW管品質差的最容易被忽略的原因之一。碳含量變化、磷偏析、鋼帶邊緣毛邊和非金屬夾雜物都會降低焊接穩定性，增加廢品率，即使焊接參數看起來正確，也會導致壓扁試驗失敗。在調整管材軋機之前，請務必驗證進料鋼帶的品質。失效分析表明，富磷中心線偏析可能一直隱藏，直到壓扁試驗揭示脆性裂縫為止。
重點總結
✔ 碳含量波動導致焊縫熔深不穩定。
✔ 磷偏析會降低延展性，並可能導致試驗裂縫變平。
✔ 焊條邊緣毛邊會降低高頻焊接品質。
✔ 劣質原料會加劇擠壓輥的磨損。
✔ 來料檢驗與焊接參數最佳化同等重要。
✔ 穩定的原料是穩定ERW焊管生產的基礎。
來料鋼帶品質直接影響成形精度、焊接穩定性及成品管材品質。
介紹
許多製造商認為焊接缺陷源自於製管機本身。因此，他們反覆調整焊接功率、更換擠壓輥或修改成型參數。
然而，經驗豐富的製管工程師都知道，許多生產問題早在鋼帶進入成型段之前就已經開始了。
原料品質決定了整個生產過程的穩定性。即使是最先進的… ERW管材廠如果進料鋼帶有化學偏析、硬度不均、邊緣毛邊過多或尺寸不一致等問題，則無法持續生產高品質的鋼管。
在現代ERW焊管生產中，原料瑕疵通常表現為：
- 焊縫開裂
- 扁平化測試失敗
- 水壓試驗洩漏
- 管道變形
- 焊縫外觀不佳
- 輥筒過度磨損
- 焊接電流不穩定
許多此類問題被錯誤地歸咎於設備設置，而真正的根本原因在於鋼帶本身。
本文闡述了鋼帶品質如何影響管材生產的各個階段，以及製造商如何在缺陷造成代價高昂的生產失敗之前識別它們。

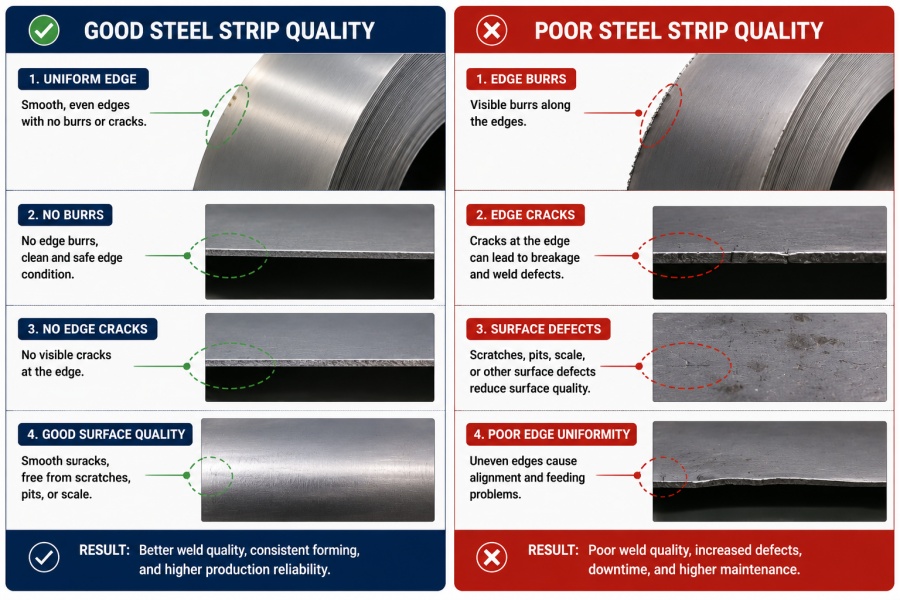

原材料的微小缺陷在成型和焊接過程中可能會演變成嚴重的生產問題。
鋼帶品質問題有哪些？
鋼帶品質問題是指來料鋼捲的缺陷，這些缺陷會對ERW管材製造的成型、焊接、定徑和測試階段產生不利影響。
與機器故障不同，原料缺陷通常會在管材到達焊接或檢驗工序之前一直隱藏著。
常見的鋼帶品質問題包括：
- 碳含量波動
- 磷分離
- 硫分離
- 條狀邊緣毛刺
- 非金屬夾雜物
- 條帶厚度不均勻
- 邊緣波紋
- 表面刮痕
- 殘差尺度
- 線圈冠狀變體
這些缺陷會影響生產的三個關鍵面向：
1. 成形性
材料性能不一致會導致帶材變形不穩定，難以保持對稱的成形輪廓。
這通常會導致：
- 脫衣舞
- 滾動錯位
- 不均勻的V形角
- 邊緣匹配不良
在修改成型部分之前，請檢查您的 管材軋輥結合進料帶材質量，區分設備問題與材料相關問題。
2. 可焊接性
高頻焊接過程中，熱量的產生取決於電阻和邊緣接觸。
如果鋼捲沿線的鋼材成分改變：
- 加熱變得不穩定
- 目前分配變化
- 焊縫熔深變化
- 熱影響區變得不穩定
即使擁有高性能 高頻焊接機鋼材化學成分不一致會導致焊接品質不均勻。
3. 機械性質
管道外觀可能合格，但仍可能無法通過機械測試。
典型故障包括：
- 壓平裂縫
- 水力洩漏
- 環膨脹失效
- 衝擊韌性降低
對 ERW API 管道的研究發現，富含磷的中心線偏析可能在壓扁試驗中一直無法檢測到，即使焊接看起來完好，也會出現脆性裂縫。
鋼帶品質會影響成型、焊接、檢驗以及成品管道的長期性能。
碳含量波動如何影響焊接？
碳是影響鋼帶焊接性能的最重要的合金元素之一。即使化學成分符合規範，同一卷鋼帶內碳含量的過大差異也會顯著降低焊接穩定性。
在高頻焊接過程中，帶材邊緣必須加熱至塑性狀態，並在擠壓壓力下鍛造在一起。如果帶材某一部分的碳含量高於其他部分，則其電阻、淬透性和冷卻性能會隨之改變。
因此，焊縫的性能不再穩定。
製造商經常觀察到以下症狀：
- 其中一根管道通過了水壓試驗，而另一根管道卻出現了焊接洩漏。
- 焊接外觀發生變化，而機器設定並未進行任何調整。
- 熱影響區（HAZ）的寬度各不相同。
- 焊縫熔深變得不穩定。
- 即使如此，廢品率仍在上升 高頻焊接機運作正常。
富碳區域在快速冷卻後往往會形成更硬的微觀組織。這些區域的延展性較差，在後續成形或力學測試中更容易開裂。對ERW焊縫的研究表明，局部碳的分配和偏析會影響最終焊縫的微觀組織和機械性能。
工程建議
在增加焊接功率或擠壓力之前，請先確認進料線圈的化學成分。
建議檢查的項目包括：
- 線圈碳含量均勻性
- 工廠測試證書（MTC）
- 線圈間化學變化
- 硬度分佈
穩定的鋼帶允許 ERW管材廠採用可重複的焊接參數進行操作，從而減少停機時間和廢品。

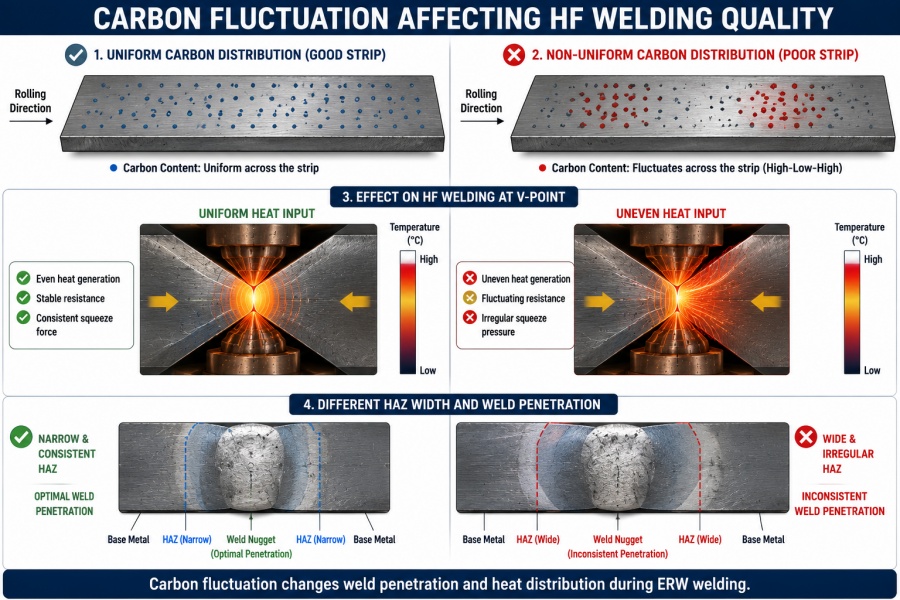

碳含量波動會改變ERW焊接過程中的焊縫熔深和熱分佈。
為什麼磷偏析會導致裂紋展平？
在所有原材料瑕疵中， 磷分離 這是最難識別的因素之一，因為它在正常生產過程中通常是看不見的。
管道看起來焊接得非常完美。
焊縫可能透過目視檢查。
水壓試驗甚至有可能成功。
然而，當管道經歷 扁平化測試突然出現脆性裂痕。
這種現像在ERW焊管製造中已被廣泛報導。
什麼是磷偏析？
在連鑄過程中，磷往往會集中在板坯的中心偏析帶。
熱軋無法完全消除這種分離現象。
因此，鋼帶在進入製管機之前就已經含有局部脆性區域。
在成形和高頻焊接過程中，偏析帶會重新定向焊接區域。
當施加壓扁壓力時，這些脆性區域無法均勻變形。
相反，裂縫會沿著分離帶迅速擴展。
API ERW 管材的失效分析表明，富磷中心線偏析在焊接後可能仍然隱藏，但在環壓試驗中引發脆性斷裂，即使焊接本身在冶金上是完好的。
典型症狀
- 壓扁試驗裂紋
- 裂痕出現在焊接旁邊，而不是穿過焊接處。
- 脆性斷裂面
- 外觀良好，但機械測試不合格
- 客戶收貨後的投訴
許多工廠錯誤地：
❌ 提高焊接功率
❌ 更換擠壓輥
❌ 調整 V 型角度
這些改變都無法解決問題，因為缺陷源自於原料，而不是焊接製程。
工程建議
當反覆發生扁平化故障時：
- 查閱鋼鐵供應商的品質記錄。
- 檢查磷（P）含量和中心線隔離情況。
- 比較不合格管道和合格管道的金相截面。
- 確認裂紋是從母材還是焊接處開始產生的。
如果裂縫從黏合線以外的地方開始，首先要注意原料質量，然後再修改焊接參數。

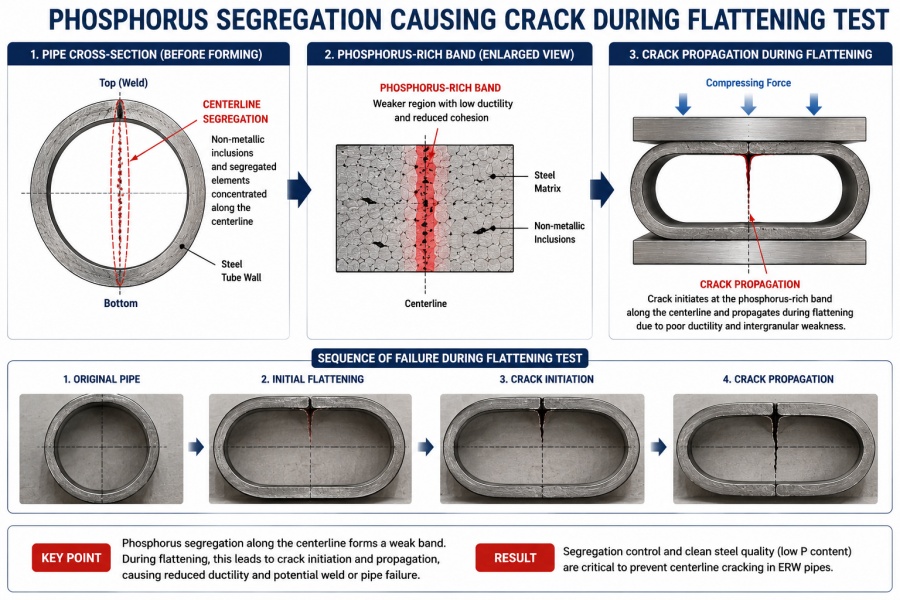

即使焊接完好無損，中心線磷偏析也會導致壓平過程中出現脆性裂縫。
條帶邊緣毛邊如何影響高頻焊接？
帶材邊緣品質常常被忽視，但它直接影響電流集中度、氧化物排出和焊接一致性。
在分切過程中，磨損的刀片或不正確的間隙會在條帶邊緣留下過多的毛邊。
這些毛邊會改變兩個條帶邊緣在進入 V 形點之前的接觸條件。
常見的生產問題包括：
- 加熱不均勻
- 弧不穩定性
- 氧化物捕獲
- 鍛焊不良
- 鉤狀裂縫
- 焊接韌性降低
產業指南也指出，毛邊、損壞的邊緣和不良的邊緣處理會擾亂電流流動和氧化物去除，增加焊接缺陷和壓平試驗失敗的風險。
常見症狀
- 厚重的外焊縫
- 內部毛刺過多
- 頻繁的火花
- 焊縫偏移
- 擠壓輥磨損加劇
- 超音波檢測結果不佳
工程建議
為了最大限度地減少毛邊相關的缺陷：
- 定期檢查切條刀。
- 保持刀具與刀具之間的適當間隙。
- 生產前測量毛邊高度。
- 保持條帶邊緣清潔，無鏽蝕。
- 確保帶材穩定送入。 累加器。
- 驗證對齊情況 管材軋輥在鋼帶到達焊接工位之前。
一致的帶材邊緣可提高焊接質量，減少軋輥磨損，並提高生產穩定性。

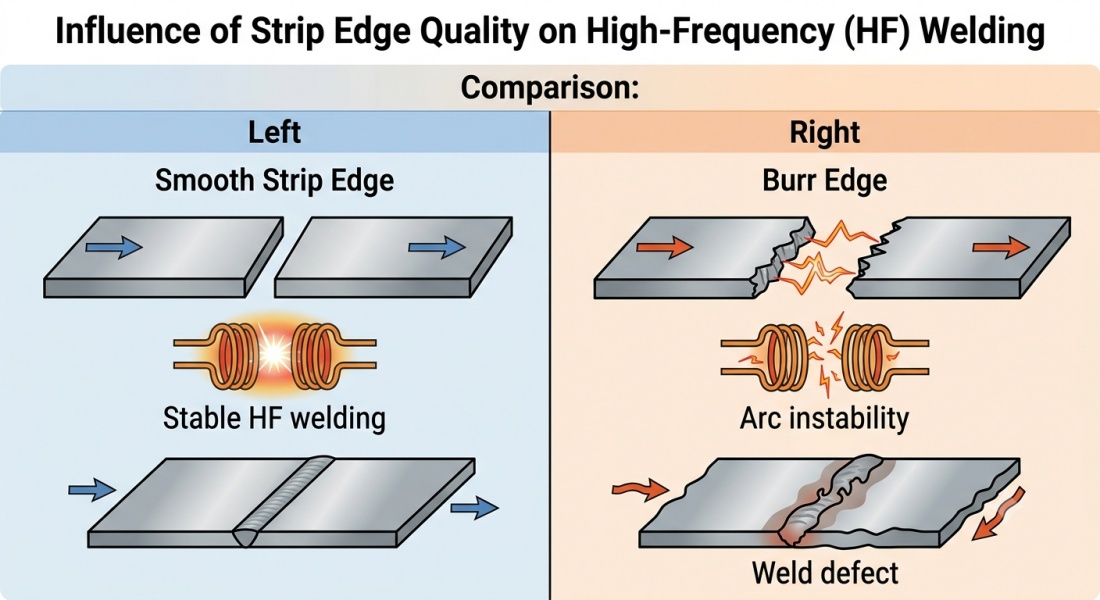

乾淨的條帶邊緣有利於電流穩定流動，並提高焊接完整性。
錨文本
| 高頻焊接機 | 碳波動 |
| ERW管材廠 | 碳波動 |
| 累加器 | 條狀邊緣毛刺 |
| 管材軋輥 | 條狀邊緣毛刺 |
管材生產前如何檢驗鋼帶質量
如果對進廠鋼帶進行系統檢驗，許多焊接缺陷可以在生產開始前避免。
製造商不應等到管道在水壓試驗或壓扁試驗中發生故障才採取行動，而應建立原料檢驗流程，涵蓋化學成分、尺寸、邊緣狀況和內部缺陷。
典型的檢測工作流程包括以下步驟：
進貨鋼捲
↓
化學成分驗證
↓
尺寸檢測
↓
條帶邊緣偵測
↓
表面缺陷檢測
↓
試生產
↓
水壓試驗
↓
扁平化測試
↓
超音波檢測
↓
合格生產
1. 化學成分驗證
在將捲材裝入生產線之前，請務必核實供應商的工廠測試證書（MTC）。
需要監測的關鍵要素：
- 碳（C）
- 磷（P）
- 硫（S）
- 錳（Mn）
請特別注意：
- 碳一致性
- 磷分離
- 爐號可追溯性
在同一生產批次中使用化學成分不一致的不同爐次會增加焊接品質不穩定的風險。
2. 條帶邊緣檢測
在每個線圈進入前都要進行檢查。 累加器。
檢查內容：
- 毛邊高度
- 邊緣波紋
- 鏽
- 機械性損傷
- 分切質量
不良的帶材邊緣會擾亂V點的電流集中，並可能導致高頻焊接不穩定。關於ERW焊條壓平性能的指導也同樣強調，毛邊、鏽蝕、厚度不均和破損的邊緣會幹擾氧化物的排出，並增加焊接缺陷。
3. 水壓試驗
水壓試驗用於驗證焊接處是否能承受內部壓力。
典型的故障症狀包括：
- 針孔洩漏
- 縱向焊縫洩漏
- 爆破壓力低於規格要求
如果故障是隨機發生的而不是連續發生的，那麼在改變焊接參數之前，應該先調查原料的一致性。
水壓試驗是ERW管道品質控制的標準階段，通常與其他破壞性和非破壞性檢測相結合。

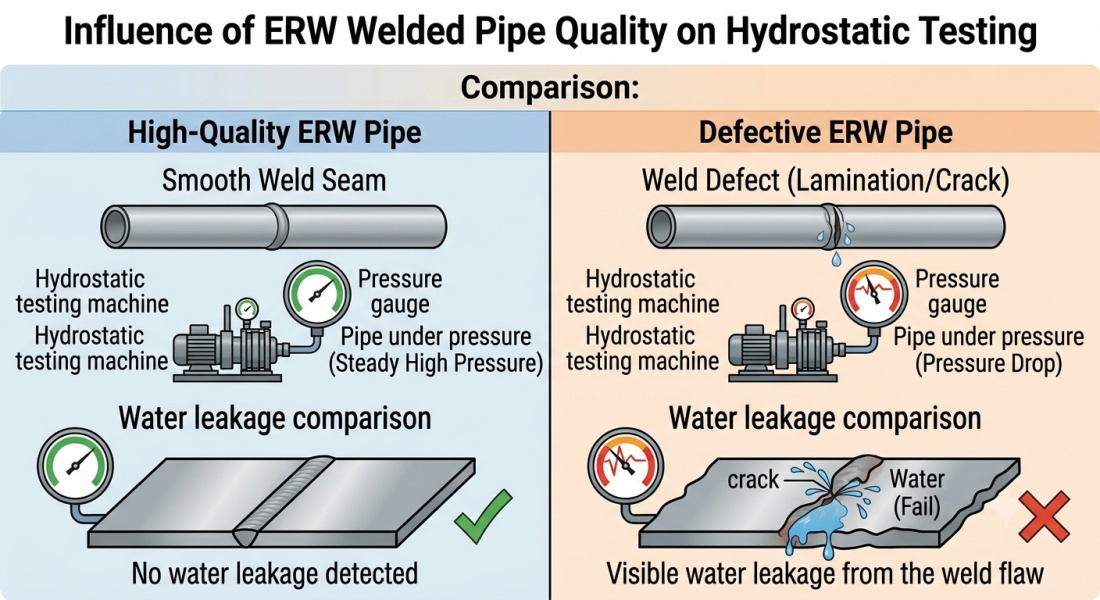

水壓試驗用於確認焊接管道在出貨前的壓力完整性。
扁平化測試
壓扁試驗用於評估延展性和焊接完整性。
可能的觀察結果包括：
| 裂縫位置 | 可能原因 |
| 焊接 | 焊接參數 |
| 熱影響區 | 過量的熱輸入 |
| 基材 | 鋼帶質量 |
| 邊緣 | 毛刺或分離 |
如果焊接處外部持續出現裂紋，請在調整高頻焊接機之前檢查鋼帶。
壓平仍然是 ERW 生產中揭示材料脆性和焊接相關問題的最有效方法之一。

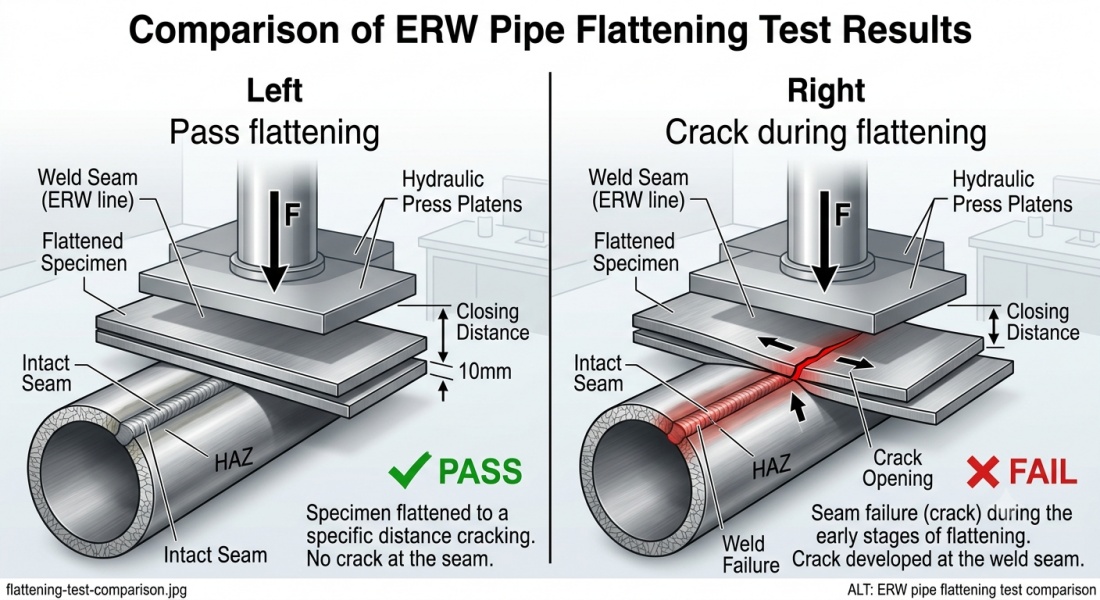

壓扁試驗可以區分焊接缺陷和原料相關的缺陷。
5. 超音波檢測（UT）
超音波檢測（UT）可以檢測出目視檢查無法發現的內部缺陷。
超音波檢查通常用於識別：
- 融合不足
- 層壓
- 內部夾雜物
- 鉤狀裂縫
- 內部孔隙率
現代ERW生產越來越多地對來料帶材和成品焊縫進行超音波檢測，以便在產品交付給客戶之前檢測出分層和隱藏的缺陷。
鋼帶品質問題的最佳解決方案
最有效的策略並非只是提高焊接功率。
相反，成功的製造商會優化整個生產鏈。
改進原料選擇
選擇能夠提供以下服務的供應商：
- 穩定的化學性質
- 低磷
- 低硫
- 硬度一致
- 認證MTC
優化製程參數
確認材料品質後，進行最佳化：
- V形角
- 焊接速度
- 高頻功率
- 擠壓壓力
- 冷卻速率
這些調整有助於最大限度地提高焊接一致性，但無法彌補原材料品質差的問題。
生產設備升級
現代生產線透過以下方式提高穩定性：
- 精密滾動對準
- 自動焊接控制
- 線上監控
- 高速切割
- 數位過程控制
一條完整的生產線也應包括可靠的 飛鋸機， 管材軋鋼機模具， 鐵氧體棒， 和 聚四氟乙烯管保持穩定的焊接性能和尺寸精度。
對於每天加工不同等級鋼材的製造商而言，設備的穩定性與原料品質同等重要。
現代 ERW管材廠和：
- PLC自動控制
- 高剛性成型支架
- 精密滾動對準
- 穩定的高頻焊接系統
- 伺服飛鋸
- 線上檢測相容性
能夠在保持高生產率的同時，顯著降低原材料微小差異的影響。
常見問題 (FAQ)
1. 鋼帶品質問題有哪些？
它們包括碳波動、磷偏析、帶材邊緣毛邊、夾雜物、厚度變化以及影響成形和焊接的表面缺陷。
2. 劣質鋼帶會導致焊縫開裂嗎？
是的。化學成分或邊緣品質不穩定會降低焊接穩定性，增加開裂的可能性。
3. 為什麼磷偏析會導致壓扁試驗失敗？
富磷偏析帶會降低鋼材的延展性。在壓扁過程中，這些脆性區域的變形量小於周圍鋼材，並可能引發裂痕。
4. 帶材邊緣毛邊對高頻焊接有何影響？
毛邊會幹擾邊緣接觸，擾亂電流流動，滯留氧化物，降低焊接品質。
5. 大規模生產前應該進行哪些測試？
化學成分驗證、帶材邊緣檢查、水壓試驗、壓扁試驗和超音波檢測。
6. 機器調整能否解決所有焊接缺陷？
不。如果根本原因是原料品質差，單靠調整參數無法消除重複出現的瑕疵。
結論
鋼帶品質是ERW焊管生產成功的基礎。
許多焊接缺陷、壓扁失效和水壓洩漏都是症狀，而不是根本原因。
透過選擇優質鋼帶、檢驗每一卷進貨鋼捲、優化焊接參數以及整合可靠的檢驗系統，製造商可以顯著減少廢品、提高產品一致性並提高生產效率。
而不是問：
我該如何調整焊接機？
更恰當的問題應該是：
“我的原料能夠產生可靠的焊接效果嗎？”
這種簡單的思維轉變往往能帶來產品品質的最大提升。
